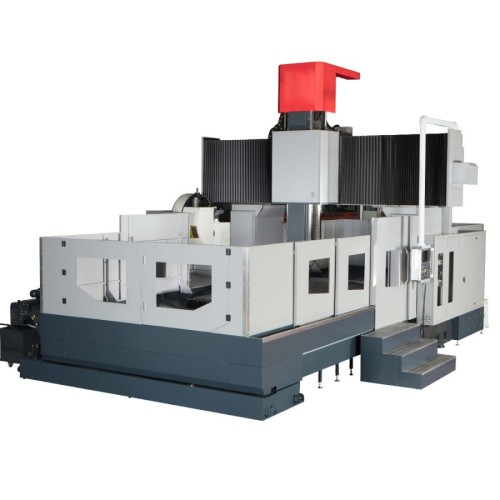

Многофункциональный центр тяжелой гантрии

Многофункциональный центр тяжелой гантрии

Количество минимального заказа: 1 Others

Свяжитесь с нами

Получить цену



PRODUCT ATTRIBUTES



Overview

Атрибуты продукта

марка: ГЛАБ

Guideway System: Triple Linear Guide

X/Y/Y-Axis Guide: 2x 45mm Roller

X-Axis Screw: Φ63mm-12 Pitch

Y-Axis Screw: Φ50mm-12 Pitch

Z-Axis Screw: Φ50mm-10 Pitch

Spindle Drive Type: Direct-Drive Electrospindle

X/Y/Z Travel Range: 1600/1400/700 mm

Spindle Nose To Table: 200-900 mm

Table Size (L×W): 1700 × 1300 mm

Максимальная нагрузка: 4000 кг

Т-слоты: 9 слотов × 22 мм шириной × 190 мм шага

Быстрый травер (x/y/z): 15/15/15 м/мин

Максимальный режущий корм: 10000 мм/мин

Позиционирование ACC (VDI3441): P≤0,012 мм

Повторяемость (VDI3441): PS≤0,008 мм

Журнал инструментов (необязательно): 24-этал диск ATC

Инструмент журнала Max Magazine (Ø × L): Ø80 × 300 мм

Журнал инструментов Max веса инструмента: 8 кг

Система управления: Fanuc oi-mf Plus

Axis Motors (x/y/z): 7/7/7 кВт

Источник питания: 50 кВА

Overview

Упаковка и доставка

Продажа единиц жилья:	Others

Описание продукта

Многофункциональный тяжелый портальный обрабатывающий центр

Портальный обрабатывающий центр с портальной конструкцией высокой жесткости, большим подвижным столом и прецизионной системой привода стал эталоном в отрасли для эффективной обработки тяжелых и крупных деталей. Высокопрочная чугунная станина и конструкция с двойной колонной обеспечивают стабильность резки, подходят для фрезерования, сверления и нарезания резьбы по стали, чугуну, алюминиевым сплавам и другим материалам. Оснащен высокоскоростным шпинделем (опционально 12 000–20 000 об/мин) и устройством автоматической смены инструмента (емкость хранения более 30 инструментов) для достижения сложной поверхности и высокоточного положения отверстия при быстрой обработке. Опциональная пятиосная версия еще больше расширяет возможности обработки фасонных деталей в сочетании с интеллектуальной функцией компенсации систем числового управления (таких как Siemens и Fanuc), а точность позиционирования может достигать ± 0,005 мм.

1. Модульная конструкция плунжера, различные варианты шпинделя (ось Z может выбрать прямоугольную скользящую направляющую высокой жесткости), чтобы удовлетворить различные потребности резки.

2. Все детали конструкции из чугуна оптимизированы с помощью трехмерного проектирования и анализа методом конечных элементов, попеременного процесса отпуска и старения, полностью устраняют внутреннее напряжение отливок, улучшают общую жесткость движения и сохранение точности станка.
